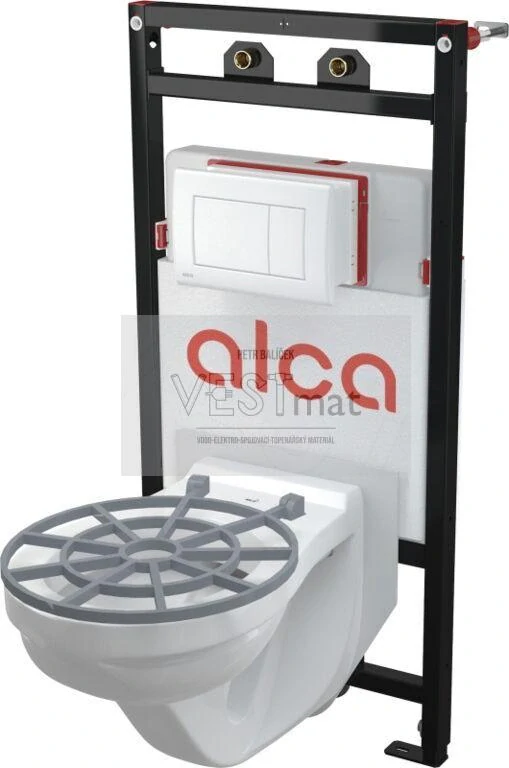

Alcadrain Sada pro výlevku A108F/1100 + výlevka ALCA + Ovládací tlačítko pro předstěnové instalační systémy M270, bílá

Popis produktu

Přinášíme vám výhodný set složený z:

• A108F/1100 – Montážní rám s nádržkou pro výlevku s odpadem
• Výlevka Alca
• Mřížka pto výlevku
• M270 - Ovládací tlačítko pro předstěnové instalační systémy
• M91 – Izolační deska pro závěsné WC, pro vyrovnání nerovností mezi zařizovacím předmětem a obkladem

Alcadrain montážní rám s nádržkou pro výlevku s odpadem d90/110 a baterii

Použití

• Pro montáž nástěnné armatury
• Pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem Ø90/110
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce

Technické parametry

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 0,8 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,6 MPa
• Velké spláchnutí 6 – 9 l
• Malé spláchnutí 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí 6 l
• Standardní nastavení malého spláchnutí 3 l
• Hygienická rezerva 3 l
• Objem vody v nádržce 9 l
• Zátěžová zkouška 400 kg

Vlastnosti

• Pro vyvedení nástěnné armatury
• Vestavěná nádržka umožňuje opláchnutí výlevky
• Výškově stavitelné příčky
• Otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Servisní práce bez použití nářadí
• Přívod vody zezadu/shora uprostřed
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Nastavitelné výsuvné nohy v rozmezí 0–200 mm
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 125 mm, s odpadním kolenem 160 mm
• Materiál: kov ošetřený práškovou barvou
• Rozměry: 510x1067 mm.

Rozsah dodávky

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Připojovací šroubení G1/2"–G1/2"
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/110 s těsněním
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný

Alcadrain Alca výlevka 36x54 cm, s mřížkou, bílá

Použití:

• Pro montáž na zeď
• Pro montáž na předstěnové instalační systémy

Technické parametry:

• Objem splachování: 3/6 l

Vlastnosti:

• Barva: bílá
• Rozteč upevnění 18 cm
• Hluboké splachování
• WC mísa s mřížkou pro výlevky s možností pro připojení na splachovací systémy
• Materiál: keramika

Normy:

• ČSN EN 997

Rozsah dodávky:

• Výlevka
• Mřížka
• Panty

Alcadrain ovládací tlačítko M270, pro 2 množství splachování, bílá

M270 dvoučinné ovládací tlačítko pro předstěnové instalační systémy a WC nádrže pro zazdění.

Technické parametry

• Ovládací síla < 20 N

Vlastnosti

• Dvoučinné mechanické splachování
• Kompatibilní pro všechny předstěnové instalační systémy a nádrže pro zazdění Alcadrain
• Povrchová úprava: bílá
• Materiál: plast

Rozsah dodávky

• Tlačítko
• Upevňovací rámeček tlačítka
• Závitová úchytka rámečku tlačítka 2 ks
• Šroub mechanismu splachování 2 ks
• Šablona pro nastavení šroubů tlačítek

Alcadrain izolační deska pro závěsné WC a bidet

Použití:

• Pro závěsné WC a závěsný bidet
• Pro vyrovnání nerovností mezi zařizovacím předmětem a obkladem
• Pro montáž keramiky s připojením 180 mm a 230 mm

Vlastnosti:

• Přerušení přenosu vibrací mezi zdí a zařizovacím předmětem
• Bez paměťového efektu
• Jednoduše zařezatelná do tvaru zařizovacího předmětu
• Materiál: XPLE
• Rozměr: 370x420x5,5 mm

Rozsah dodávky:

• Izolační deska

Použití

Vlastnosti

• A108F+M91+M270+WS ALCA+Z0958
